ISPM25系列多功能电力参数测量仪为公用/商业建筑、工业、能源与基础设施，电网及公共事业客户提供高性价比测量解决方案。

ISPM25系列标配RS485通讯接口，具有多种IO扩展功能，可根据需要灵活选用。

广泛应用于配电柜，SCADA系统和能效管理系统、变电站自动化、配网自动化、小区电力监控、工业自动化、智能建筑。

电流电压0.2级精度，功率0.5级精度，能满足高精度监控、内部子计量和能效管理应用需求。

85*85mm和68*68mm的开孔尺寸使其非常适用于各种安装方式。

安装方便，接线简单、工程量小，可现场编程设置，能够完成不同PLC、工业控制计算机通讯软件的组网。

所属分类：

邮箱：

下载附件：

产品特性

技术参数		指标
精度等级		U、I、F： 0.2级，P、Q：0.5级，有功电能0.5级，无功电能2级
显示类型		LCD
电源	工作范围	AC、DC 85V ~ 265V
电源	功耗	≤0.5VA
输入测量	网络	三相三线、三相四线
	额定值	电压：AC100V、400V；电流：1A、5A
	过负荷	持续：2倍，2500VAC/1秒
	功耗	<0.2VA
	频率	45~65Hz
	谐波	电压、电流63次谐波；THD，THFF，CF，KF等电能质量分析
需量分析		电流/ 功率需量实时值、最大值及预测值
分时电度		12时段，4费率
扩展功能	通讯接口	标配一路RS485口，可选MODBUS-RTU或DL/T645
	开关量输入（选配）	2路开关量输入
	输出（选配）	2路继电器输出或2路脉冲输出或1路4-20mA模拟量输出
工作环境		工作温度：-20℃~70℃；存储温度：-40℃~85℃；相对湿度≤95%

功能简述

■ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数。有功（0.5级）、无功电能计量

■ 电压、电流通道63次分次谐波分析。THD，THFF，CF，KF等电能质量分析

■ 电流/ 功率需量实时值、最大值及预测值。12时段，4费率分时电度

■ 数字通讯：RS-485通讯接口，MODBUS-RTU或DL/T645规约

■ 输出模块：2路继电器输出或2路脉冲输出或1路4-20mA模拟量输出

■ 开关量输入模块（可选）：2DI

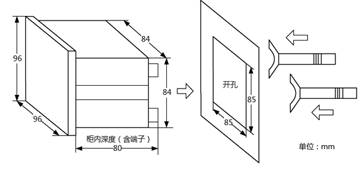

■ 面板尺寸：96x96mm、72×72mm

■ 开孔尺寸：85×85mm、68×68mm

■ 快速脉冲群抗扰度：

　IEC61000-4-4, Level 4；浪涌抗扰度：IEC61000-4-5, Level 3；静电抗扰度：IEC61000-4-2，Level 4
