多回路监测装置及多用户/多租户子计量
BFM112/BFM212系列多回路监控装置主要应用于多个馈线回路的电能集抄系统/电力监控系统/能效管理系统。它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量显示并通过RS485通讯口与监控系统或上位机实现数据交换，并可对各个回路的开关状态集中监测（BFM212），极大方便了用电自动化及电能管理。一个多回路监控装置能实现对4个三相回路或12个单相回路的监测，大大方便了系统的接线、安装、调试，节约了用户的投资，降低了系统成本。BFM112/BFM212系列多回路监控装置具有精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便（采用DIN35mm导轨安装）等优点，并具有良好的EMC特性。
BFM112/BFM212系列多回路监控装置具备大屏幕LCD显示，清晰美观。
- 商品名称： 多回路监测装置及多用户/多租户子计量
- 商品编号： BFM112/BFM212
- 产品描述
- 概要
-
产品特性
型号
BFM112
BFM212
测量参数
母线电压、出线电流、功率、电能、开关量（BFM212）
母线电压
额定输入
220V AC
测量范围
40～400V AC
过载
2倍瞬时电压（10s）
电流回路
负载路数
3/6/9/12可选（单相），1/2/3/4可选（三相）
额定输入
一次穿芯：100A/300A；外置互感器：5A/1A
1A/5A
过载
持续1.2倍，10倍瞬时电流（5s）
测量精度
电流、电压：0.3级；功率、电能：0.5级
输入频率
45Hz～55Hz
开关量
（可选）
输入
无
4路开关量光耦隔离干节点输入
输出
无
1 路继电器输出，5A 250VAC
辅助电源
AC/DC220V，极限范围AC/DC85V～265V
功耗
≤5VA
数字通讯
标配1路RS485接口，MODBUS-RTU协议
标配2路RS485接口，MODBUS-RTU协议
显示
LCD中文显示，实现查看和设置
绝缘电阻
≥100MΩ
工频耐压
电源/输入/输出端口之间能承受AC2000V/1min
工作环境
-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m
安装方式
采用35mm标准导轨安装方式
外形尺寸
72×101.7×63mm
168×106×60mm
功能特点
BFM112
■ 测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数；
■ 多回路计量正、反向有功以及无功电能；
■ 300A以下电流各相一次直接穿过配套互感器，无需另配电流互感器（节约空间及成本）；配套互感器为一体式设计，二次用标准6芯网线端口连接和传输，可省却施工时间；
■ 300A以上电流回路可外配二次电流为5A或1A的测量CT，外配CT二次线需再次穿过配套互感器；
■ 300A以上回路建议选用BFM212系列，BFM212内置5A微型二次电流互感器；
■ 可选配开口互感器，便于改造；
■ 标配一路RS-485通讯接口，MODBUS-RTU规约。
■ LCD中文显示，可用于参数查看和设置；
■ 体积小巧，35mm标准导轨安装方式。
BFM212
■ 测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数；
■ 多回路分别计量正、反向有功以及无功电能；
■ 可使用普通开口/闭口5A/1A测量 CT。BFM212内置额定电流为5A的小型二次CT；
■ 可选配4路开关量输入监测和1路继电器输出功能；
■ 标配2路RS485通讯接口，MODBUS-RTU规约；
■ LCD中文显示，可用于参数查看和设置；
■ 体积小巧，35mm标准导轨安装方式。
安装尺寸

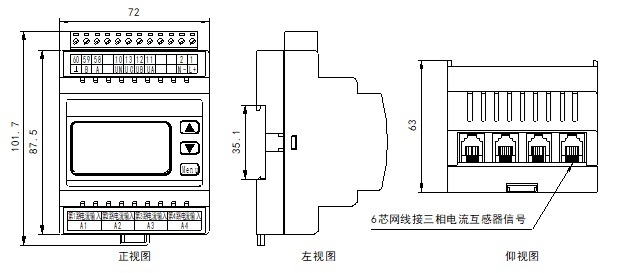

BFM112

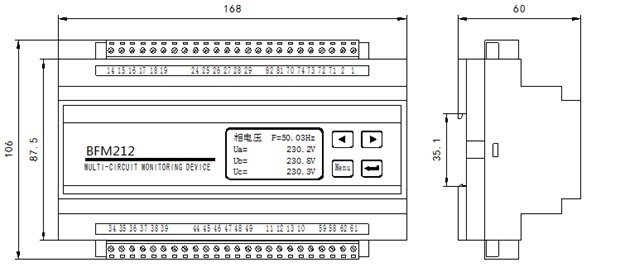

BFM212
固定安装在35mm标准导轨上即可。
互感器及其他详细接线信息请参看使用手册。
-
BFM112/BFM212系列多回路监控装置主要应用于多个馈线回路的电能集抄系统/电力监控系统/能效管理系统。它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量显示并通过RS485通讯口与监控系统或上位机实现数据交换，并可对各个回路的开关状态集中监测（BFM212），极大方便了用电自动化及电能管理。一个多回路监控装置能实现对4个三相回路或12个单相回路的监测，大大方便了系统的接线、安装、调试，节约了用户的投资，降低了系统成本。BFM112/BFM212系列多回路监控装置具有精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便（采用DIN35mm导轨安装）等优点，并具有良好的EMC特性。
BFM112/BFM212系列多回路监控装置具备大屏幕LCD显示，清晰美观。
