EM123导轨安装式多功能电力参数测量仪为内部子计量、分项计量、能源管理等应用提供高性价比解决方案。

EM123有着0.5级高精度，可选配单费率或8/12时段4费率，标配RS485通讯接口，支持Modbus RTU或DL/T645规约。支持单相、三相。

EM123体积小巧，35mm标准导轨安装，50A以下电流直连，电压信号供电，无需辅助电源。安装方便，接线简单、工程量小，尤其适用于配电箱安装以及各种新建及改造项目。

EM123支持2路开关量输入和2路开关量输出功能（仅适用于三相表）实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。

EM123具备7位LCD显示，数据轮显。

所属分类：

邮箱：

下载附件：

产品性能

技术参数	性能
精度	电流、电压：0.3级，有功电度：0.5级
显示	7位LCD
电压Un	单相：AC 220V，三相：AC220V×3
电流	1.5(6)A、5(20)A、10(40)A、20(80)A； 50A以上建议使用二次电流为5A的外置电流互感器。中高压系统:1.5(6)A(必须外置二次电流为5A的测量CT)；
频率	50Hz，60Hz
时钟准确度	误差≤0.5s/天
电压范围	正常工作电压：150V～265V
功耗	<5VA
电度脉冲输出	标配一路有功电度脉冲输出；无源输出，外接电源DC5～24V
通讯	标配RS485接口和红外通讯，支持MODBUS-RTU或DL/T645规约
开关量输入	可选配：2路开关量输入（干接点方式）
开关量输出	可选配：2路常开触点的继电器输出，继电器触点容量：AC220V/5A
工作环境	-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m
安装方式	35mm导轨安装
外形尺寸	单相：76×89×76mm ，三相：144×85×75mm

功能特点

■ 测量：单相/三相电压、电流、正向/反向有功电度；

■ 功率方向自动识别和指示；

■ 可选复费率（TOU）功能，可设置尖、峰、平、谷4种费率，8个时段或12个时段；

■ 显示：7位LCD显示；

■ 可选2路开关量状态输入、2路开关量输出作报警或通讯分合闸用；（仅适用于三相表）

■ 通讯：标配RS-485通讯接口和红外通信，MODBUS-RTU或DL/T645规约可选；标配一路有功电度脉冲输出（用户需外接DC5～35V的电压）；

■ 电压信号供电，无需辅助电源；

■ 50A以下回路可直连，无需电流互感器；50A以上建议使用二次电流为5A的外置电流互感器(中高压应用:电压经PT接入,电流经CT接入)；

■ 35mm标准导轨安装；

■ 主机尺寸：单相：76×89×76mm ，三相：144×85×75mm

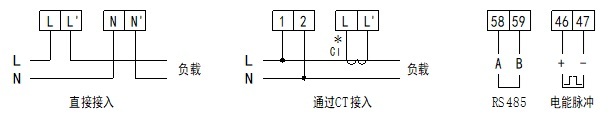

■ 低压单相应用

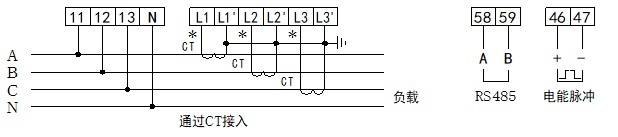

■ 低压三相四线应用

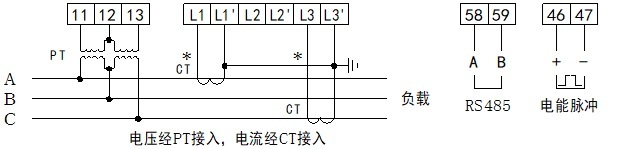

■ 中高压三相三线应用

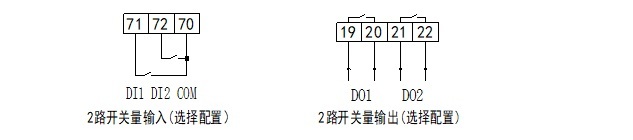

■ 选装2DI/2DO接线方式
