多功能电力参数测量仪
ISPM20 系列多功能电力参数测量仪为公用/商业建筑、工业、能源与基础设施，电网及公共事业客户提供高价比测量解决方案。
ISPM20系列标配RS485通讯接口，具有多种IO扩展功能，可根据需要灵活选用。已广泛应用于配电柜，CADA系统和能效管理系统、变电站自动化、配网自动化、小区电力监控、工业自动化、智能建筑。
电流电压0.2级精度，功率0.5级精度，能满足高精度监控、内部子计量和能效管理应用需求。安装方便，接线简单、工程量小，可现场编程设置，能够完成不同PLC、工业控制计算机通讯软件的组网。
ISPM20有两种开孔尺寸：
68*68mm，非常适用于抽屉柜安装，外形尺寸72*72mm。
91*91mm，非常适用于普通开孔安装，外形尺寸96*96mm。
- 商品名称： 多功能电力参数测量仪
- 商品编号： ISPM20
- 产品描述
- 概要
-
产品特性
技术参数
指标
精度等级
U、I、F： 0.2级，P、Q：0.5级，有功电能0.5级，无功电能2级
显示类型
LED
电源
工作范围
AC、DC 85V ~ 265V
功耗
≤0.5VA
输入测量
网络
三相三线、三相四线
额定值
电压：AC 0~660V；电流：AC 1A~5A
过负荷
持续：2倍，2500VAC/1秒
功耗
<0.2VA
频率
45~65Hz
谐波
电压、电流63次谐波；THD，THFF，CF，KF等电能质量分析
需量分析
电流/ 功率需量实时值、最大值及预测值
分时电度
12时段，4费率
扩展功能
通讯接口
标配一路RS485口，可选MODBUS-RTU或DL/T645
开关量输入（选配）
2路开关量输入
输出（选配）
2路继电器输出或2路脉冲输出或1路4-20mA模拟量输出
工作环境
工作温度：-20℃~70℃；存储温度：-40℃~85℃；相对湿度≤95%
功能简述
■ 测量：三相电力网络的U、I、P、Q、S、PF、F 等全部电量参数。有功（0.5 级）、无功电能计量。
■ 电压、电流通道63 次分次谐波分析。THD，THFF，CF，KF 等电能质量分析。
■ 电流/ 功率需量实时值、最大值及预测值。12 时段，4 费率分时电度。
■ 数字通讯：RS-485 通讯接口，MODBUS-RTU 或DL/T645 规约；
可以配置2 路RS485 或以太网接口。
■ 输出模块：2 路继电器输出或2 路脉冲输出或1 路4-20mA 模拟量输出。
■ 开关量输入模块（可选）：ISPM20 支持2DI；ISPM21 标配2DI，最多支持6DI。
■ 主机尺寸：外形尺寸72x72x74mm，开孔尺寸：68×68mm；
外形尺寸96x96x80mm，开孔尺寸：91×91mm。
■ 快速脉冲群抗扰度：IEC61000-4-4, Level 4；浪涌抗扰度：IEC61000-4-5, Level 3；静电抗扰度：
IEC61000-4-2，Level 4。
■ 具有超大彩色显示屏，仪表有效显示面积突破性的达到80mmX80mm，占前面板面积的70%。
■ 前面板采用纯平镜面无边框设计，彻底颠覆工业仪表的传统外观，尽显高档风范。
■ 取消了传统的机械式按键，采用更为先进的电容式触摸按键，永久性地避免了按键老化失灵、手感变差
的问题，让仪表的操作变为一种高科技的享受。
■ 具有丰富的显示方式（分区、负载、四象限电能）。
■ 更高的精度和分辨率(1:6000 动态范围)—精准测量小负载。安装和接线

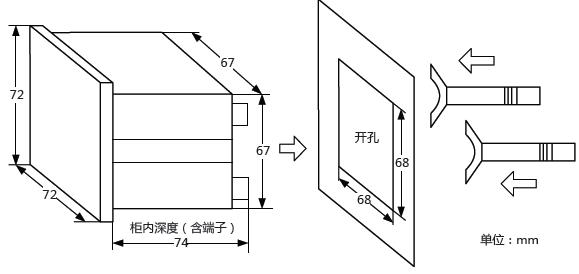

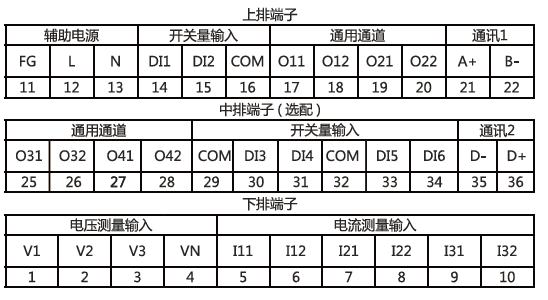

1、 ISPM20 （68*68 开孔）

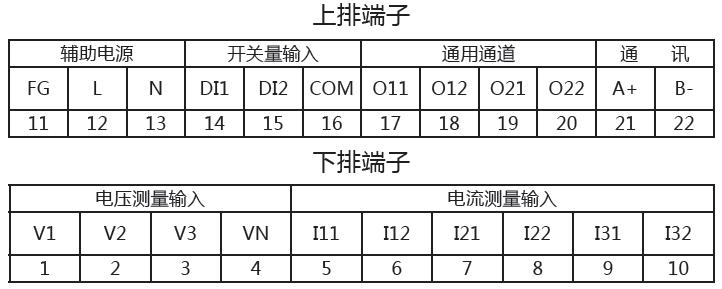

2、ISPM20（91*91 开孔）
-
ISPM20 系列多功能电力参数测量仪为公用/商业建筑、工业、能源与基础设施，电网及公共事业客户提供高价比测量解决方案。
ISPM20系列标配RS485通讯接口，具有多种IO扩展功能，可根据需要灵活选用。已广泛应用于配电柜，CADA系统和能效管理系统、变电站自动化、配网自动化、小区电力监控、工业自动化、智能建筑。
电流电压0.2级精度，功率0.5级精度，能满足高精度监控、内部子计量和能效管理应用需求。安装方便，接线简单、工程量小，可现场编程设置，能够完成不同PLC、工业控制计算机通讯软件的组网。
ISPM20有两种开孔尺寸：
68*68mm，非常适用于抽屉柜安装，外形尺寸72*72mm。
91*91mm，非常适用于普通开孔安装，外形尺寸96*96mm。
