在线电压调节系统（AVC）
RUHSTRAT OLIVER AVC 电压优化设备运作时如同一个在线系统，提供一种全新的不稳定电源保护,该系统可实时（反应时间140μs，校正时间＜5ms,通常 在2ms）校正电压偏移，而且比不间断电源设备更容易整合到工业设 施中。与不间断电源设备相比，电网短路容量基本上不发生变化，保险装置和断路器等现有的保护装置也可以继续运行
- 商品名称： 在线电压调节系统（AVC）
- 商品编号： OLIVER在线电压调节系统（AVC）
- 产品描述
- 概要
-
工作原理

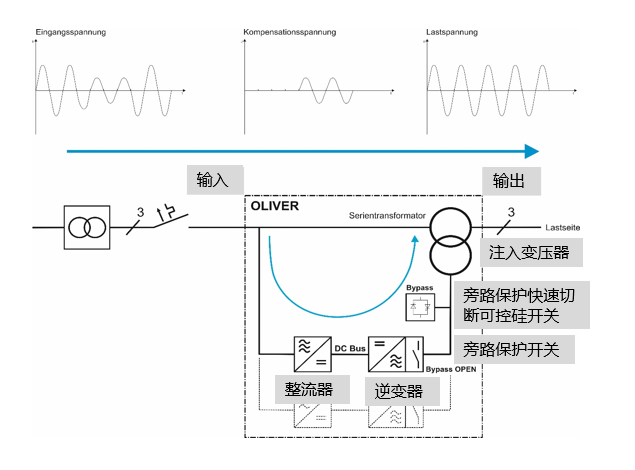

在线电压调节系统由整流器、逆变器、旁路保护可控硅开关、以及注入变压器组成，无论是正常工作时还是发生电压暂降时，系统都实时在线，当系统侧发生电压暂降时，设备内部装置整流器以及逆变器会产生一个相应的补偿电压通过注入变压器注入到原供电系统中，进而达到在线调节电压暂降的目的。当在线电压调节系统出现内部故障时，旁路保护可控硅开关会快速（μs级别）切断调节系统与供电系统隔离
技术参数
序号
项目类别
参数
输入特性
电网电压范围
AC400V±15%
额定功率
50/60Hz±10%
过压级别
III
40%校正范围
30校正范围
输出
校正时间
输出特性
三相电压暂降校正
60%
70%
100%
30s
50%
60%
90%
20s
30%
35%
55%
5s
单相电压暂降校正
40%
55%
100%
30s
0%
5%
55%
5s
电压暂升校正
130%
130%
100%
30s
120%
120%
100%
60s
连续调节
90%
90%
100%
连续
110%
110%
100%
连续
反应时间
响应时间140μs、调节时间<10ms（通常为2ms）
精度
<1%
容量
150kVA/300 kVA /450 kVA /600 kVA /750 kVA /900 kVA /1200 kVA /1500 kVA /1800 kVA
输出接线方式
三相四线制
冷却方式
风冷
输出频率
50/60Hz±1%
过载能力
150%——30s
电压畸变（THDu）
线性负载条件下，THDu＜2.5%
电压不平衡（负序/正序）
100%非平衡负载情况下＜3%
保护电流
200%
噪声
＜65dB
保护功能
上电自检测、功率半导体器件故障保护、直流母线过压、直流母线欠压、风机保护、电压、电流互感器断线保护、过载保护
显示
5.7寸触摸屏
通信
Modbus/TCP，网口/485
-
RUHSTRAT OLIVER AVC 电压优化设备运作时如同一个在线系统，提供一种全新的不稳定电源保护,该系统可实时（反应时间140μs，校正时间＜5ms,通常 在2ms）校正电压偏移，而且比不间断电源设备更容易整合到工业设 施中。与不间断电源设备相比，电网短路容量基本上不发生变化，保险装置和断路器等现有的保护装置也可以继续运行
