产品中心
动态电压恢复器
RUHSTRAT OLIVER DVR动态电压恢复器，主要由一个 储能元件 、逆变器 、切换开关、旁路等组成 串联在供电电源和受保护的负载之间 一旦发现供电电压偏离额定电压水平DVR会立即切断输入侧电源 短时为负载提供质量合格的电能
- 商品名称： 动态电压恢复器
- 商品编号： OLIVER DVR 动态电压恢复器
- 产品描述
- 概要
-
工作原理

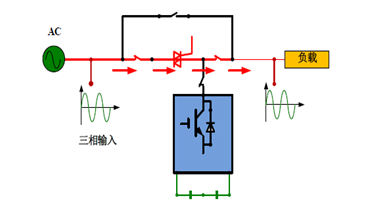

电网电压在限值内：
电网为负载供电(在线模式)时，逆变器休眠，但保持与电网电压同步，以便在电网扰动时立即动作

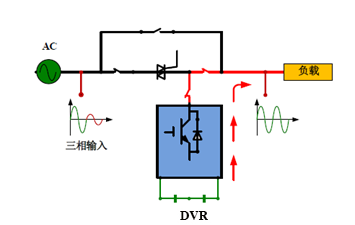

发生电压暂降时：
当电网出现扰动瞬间，反并联晶闸管快速关断，负载与电网隔离，由逆变器向负载供电

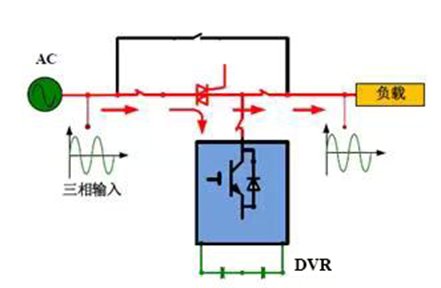

电网电压重新稳定：
OLIVER反并联晶闸管导通，逆变电路关闭，负载将再次由电网供电，整流电路重新对储能电容充电

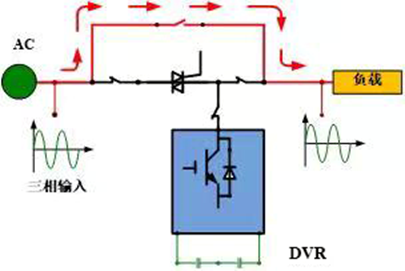

故障安全旁路工作：
OLIVER故障或维护的情况下，负载电流将自动转移到故障安全旁路。即电流将通过反并联晶闸管的接触器或旁路开关，直接向负载供电
技术参数
序号
项目类别
参数
输入特性
电网电压范围
AC400V±15%
额定功率
50/60Hz±10%
过压级别
III
输出特性
最小剩余电压（Umin）
0%
输出接线方式
三相四线制
补偿时间
标准机型 0~100% 剩余电压补偿至 100%，持续3s，其它规格可定制；
常用容量
50/75/100/200/300/400/500/800/1200/1500kVA
切换电压阀值
连续可调，梯度 0.1V
电压设定时间
1~5ms
响应时间
<1ms
冷却方式
风冷
输出频率
50/60Hz±1%
过载能力
150%——60s
电压畸变（THDu）
线性负载条件下，THDu＜2.5%
电压不平衡（负序/正序）
100%非平衡负载情况下＜3%
保护电流
200%
噪声
＜65dB
保护功能
上电自检测、功率半导体器件故障保护、直流母线过压、直流母线欠压、风机保护、电压、电流互感器断线保护、过载保护
储能部分
储能部件
超级电容
过载能力
200%
显示
10寸触摸屏
通信
Modbus/TCP，网口/485
-
RUHSTRAT OLIVER DVR动态电压恢复器，主要由一个 储能元件 、逆变器 、切换开关、旁路等组成 串联在供电电源和受保护的负载之间 一旦发现供电电压偏离额定电压水平DVR会立即切断输入侧电源 短时为负载提供质量合格的电能
