风电机组温升弧光保护系统解决方案
■弧光保护主单元

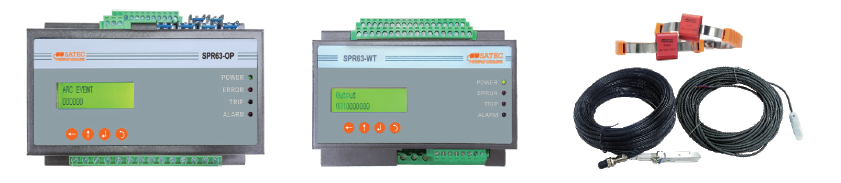

SPR63-OP装置
SPR63-OP 为光纤式温升弧光保护装置,专为风力发电机组远程运维设计,适用于弧光、接头温度及电流的监控和报警功能。装置由主单元、光电转换模块、电温传感器、弧光传感器、光纤、安装附件组成。弧光传感器分为全光型、白光型和紫光型,同时光纤动作强度阈值可调节 , 光电模块支持热插拔。
SPR63-WT 装置
■弧光、电温传感器
光纤传感器、光电传感器
■典型应用方案
在上图 A、B、C 区安装无线温度 @ 电流传感器(以下简称“无线电温传感器”), 采集发电机出口及塔筒内电缆的电流和温度,实现超 温告警功能。
弧光保护系统安装在上图 C 区域 , 发生弧光故障时,装置将根据设定的出口逻辑动作。
1 和 2 测点发生弧光故障时,装置同时跳开两侧开关 , 隔离故障点;
3 和 4 测点发生弧光故障时,装置同时跳开中压开关柜开关 , 变流器网侧 2 个开关 , 隔离故障点。
